不銹鋼緊固件（螺栓、螺釘、螺母等）因其優(yōu)異的耐腐蝕性和良好的機(jī)械性能，被廣泛應(yīng)用于化工、海洋工程、食品機(jī)械、建筑裝飾等領(lǐng)域。然而，“不銹鋼不會(huì)生銹”的誤解常常讓人忽略了它同樣會(huì)發(fā)生失效，甚至是斷裂的風(fēng)險(xiǎn)。

斷裂不僅會(huì)導(dǎo)致設(shè)備停機(jī)，更可能引發(fā)嚴(yán)重的安全事故。本文將從材料缺陷、制造工藝、服役環(huán)境、裝配使用四個(gè)維度，深入剖析不銹鋼緊固件斷裂的真正原因，并提供實(shí)用的排查思路。

一、材料本身的“先天不足”

任何失效分析的第一步都應(yīng)從材料本身入手。如果原材料存在缺陷，后端的加工和使用無(wú)論多完美都難以彌補(bǔ)。

1. 晶間腐蝕——“貌合神離”的晶界

這是奧氏體不銹鋼（如304、316）最常見(jiàn)的失效模式之一。

機(jī)理： 當(dāng)不銹鋼在450℃—850℃的溫度范圍（敏化溫度）內(nèi)加熱或緩慢冷卻時(shí)，晶界處的碳和鉻會(huì)結(jié)合形成碳化鉻析出。這導(dǎo)致晶界附近的鉻含量降低（貧鉻），使其失去耐腐蝕能力。

后果： 在腐蝕介質(zhì)中，晶界被優(yōu)先腐蝕，晶粒之間的結(jié)合力喪失。此時(shí)即便外觀完好，緊固件在內(nèi)力或外力作用下也會(huì)沿晶界斷裂。

斷口特征： 斷口粗糙，顏色可能發(fā)灰或發(fā)黑。在金相顯微鏡下，可看到裂紋沿著晶界擴(kuò)展，呈典型的“冰糖狀”形貌。

2. 夾雜物與微觀偏析

原材料冶煉過(guò)程中殘留的硫化物、氧化物等非金屬夾雜物，或者合金元素分布不均，會(huì)形成微觀上的應(yīng)力集中點(diǎn)。在承受載荷時(shí)，裂紋往往在這些脆弱點(diǎn)萌生。

3. 組織異常

如果原材料的熱處理工藝不當(dāng)（如未進(jìn)行固溶處理），材料的晶?？赡艽执蟛痪?，或者存在過(guò)多的鐵素體相，這些都會(huì)顯著降低材料的塑性和韌性，使其變脆。

二、制造與加工的“后天損傷”

緊固件需要通過(guò)冷鐓、搓絲、熱處理等工序成型，這些過(guò)程中的不當(dāng)操作是斷裂的另一大根源。

1. 冷加工裂紋

在高速冷鐓機(jī)打頭成型或搓絲板滾壓螺紋時(shí)，如果材料塑性較差或變形量過(guò)大，會(huì)在螺栓的頭部與桿部連接處（R角）或螺紋根部產(chǎn)生微小的折疊或裂紋。這些微裂紋一旦形成，就成了服役時(shí)的致命缺陷。

2. 金屬流線切斷

合格的螺栓頭部流線應(yīng)沿輪廓連續(xù)分布。如果成型工藝不佳（如溫度過(guò)低、沖壓速度不當(dāng)），導(dǎo)致金屬流線紊亂甚至切斷，頭部的強(qiáng)度將大打折扣，容易在承受拉應(yīng)力時(shí)發(fā)生掉頭斷裂。

3. 氫脆隱患

主要發(fā)生在強(qiáng)度等級(jí)較高的不銹鋼（如馬氏體不銹鋼或冷作硬化嚴(yán)重的奧氏體不銹鋼）上。在酸洗、電鍍等表面處理過(guò)程中，原子氫滲入金屬內(nèi)部。在緊固件承受拉應(yīng)力時(shí)，氫向高應(yīng)力區(qū)擴(kuò)散，導(dǎo)致材料在遠(yuǎn)低于屈服強(qiáng)度的應(yīng)力下發(fā)生延遲斷裂。這種斷裂通常發(fā)生在鍍好后的幾小時(shí)或幾天內(nèi)。

三、服役環(huán)境的“溫柔一刀”

環(huán)境因素是導(dǎo)致不銹鋼意外失效的最大變量，尤其是應(yīng)力腐蝕開(kāi)裂，堪稱不銹鋼緊固件的頭號(hào)殺手。

1. 應(yīng)力腐蝕開(kāi)裂

這是“特定腐蝕介質(zhì) + 拉伸應(yīng)力 + 敏感材料”三者共同作用的結(jié)果。

元兇： 氯離子是奧氏體不銹鋼的大敵。即便是微量的氯離子（來(lái)自海水、汗水、清洗劑、工業(yè)氣氛），只要在不銹鋼表面濃縮，就可能引發(fā)應(yīng)力腐蝕。

過(guò)程： 在拉應(yīng)力作用下，鈍化膜被破壞，裂紋尖端快速溶解，最終導(dǎo)致脆性斷裂。

特征： 斷口平齊，與主應(yīng)力垂直，無(wú)明顯塑性變形。裂紋形態(tài)既有沿晶的，也有穿晶的。

2. 點(diǎn)蝕引發(fā)的疲勞

在含氯環(huán)境中，不銹鋼表面容易產(chǎn)生微小的點(diǎn)蝕坑。這些蝕坑作為天然的應(yīng)力集中點(diǎn)，在交變載荷（振動(dòng)、沖擊）的作用下，會(huì)發(fā)展成為疲勞裂紋，最終導(dǎo)致疲勞斷裂。

四、設(shè)計(jì)與裝配的“人為失誤”

有時(shí)候問(wèn)題不在零件本身，而在于它被如何使用。

1. 預(yù)緊力失控

裝配時(shí)，如果扭矩過(guò)大或扭矩控制不精準(zhǔn)，導(dǎo)致螺栓承受的應(yīng)力超過(guò)其屈服強(qiáng)度，螺栓會(huì)在工作中發(fā)生塑性變形或直接斷裂。扭矩過(guò)小則容易松動(dòng)，導(dǎo)致連接副承受額外的沖擊載荷。

2. 偏心載荷

如果連接件的貼合面不平、墊圈傾斜或螺紋咬合不良，螺栓在擰緊后會(huì)承受額外的彎曲應(yīng)力。彎曲應(yīng)力疊加軸向應(yīng)力，會(huì)大大降低螺栓的實(shí)際承載能力。

五、斷裂排查：如何“對(duì)癥下藥”？

當(dāng)發(fā)生斷裂事故時(shí)，建議按以下步驟進(jìn)行科學(xué)排查：

1.宏觀觀察（看）：

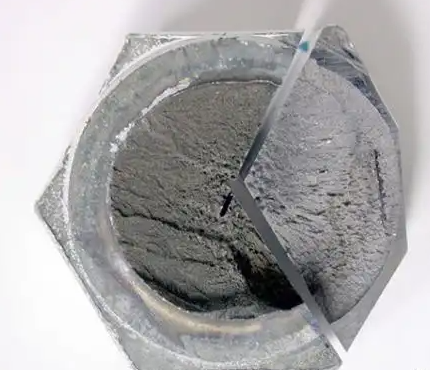

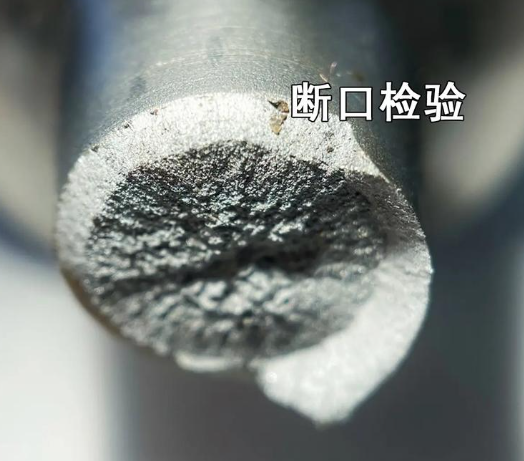

斷口有無(wú)塑性變形？無(wú)變形則為脆性斷裂（應(yīng)力腐蝕、氫脆風(fēng)險(xiǎn)大）。

斷口顏色是否生銹或發(fā)黑？表面有無(wú)腐蝕產(chǎn)物？

斷裂位置是在螺紋根部、頭部R角還是中間？

2.環(huán)境回溯（查）：

該設(shè)備接觸什么介質(zhì)？（是否有氯離子、硫化物？）

工作溫度是多少？（是否處于敏化溫度區(qū)間？）

受力情況如何？（是靜載還是交變載荷？）

3.工藝追溯（核）：

這批緊固件是否經(jīng)過(guò)熱處理？是否進(jìn)行了電鍍？

安裝時(shí)的扭矩值是多少？

4.專(zhuān)業(yè)檢測(cè)（驗(yàn)）：

化學(xué)成分分析：確認(rèn)材質(zhì)是否達(dá)標(biāo)。

金相顯微鏡：觀察晶界是否有析出物、晶粒大小、裂紋走向。

掃描電鏡：觀察斷口的微觀形貌（韌窩、解理、沿晶特征）。

硬度測(cè)試：判斷是否因過(guò)軟（強(qiáng)度不足）或過(guò)硬（脆性大）而失效。

結(jié)語(yǔ)

不銹鋼緊固件的斷裂很少是單一原因造成的，往往是材料、環(huán)境、受力三者疊加的結(jié)果。了解這些潛在的失效模式，在設(shè)計(jì)階段選對(duì)材料、在制造階段控好工藝、在使用階段規(guī)范安裝，才能真正發(fā)揮不銹鋼緊固件的價(jià)值，避免斷裂事故的發(fā)生。
