你有沒有見過一根軸上，套著一個像鐵環一樣的小東西？甚至在你拆機器時都可能一腳踩扁它——但它，卻讓軸承不亂跑、齒輪不滑脫、電機不散架。它叫?擋圈?，機械界的“隱形守護者”。別小看它，沒有它，你手機里的振動馬達、汽車的變速箱、甚至火箭的陀螺儀，都可能在轉兩圈后當場“散架”！
擋圈，又稱卡簧或扣環，是一種安裝在軸槽或孔槽中的環形緊固件。它的任務簡單而神圣：阻止零件發生軸向移動。今天，就讓法士威與大家一起來認識擋圈家族的四大“門派”。

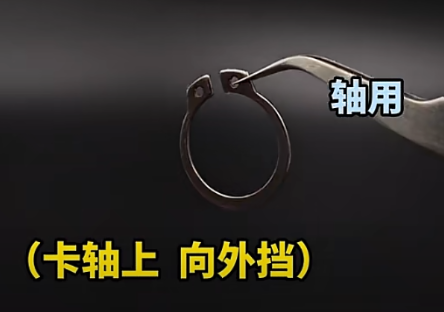

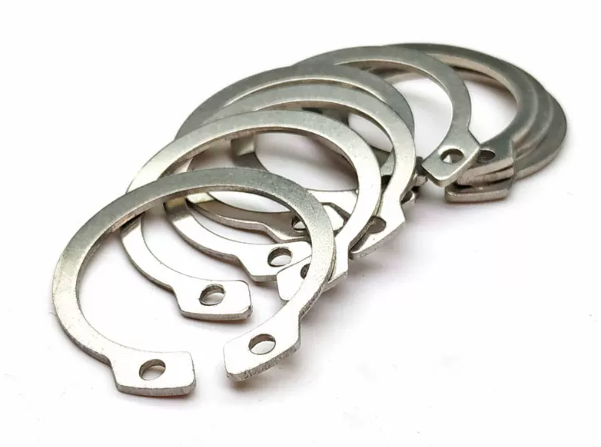

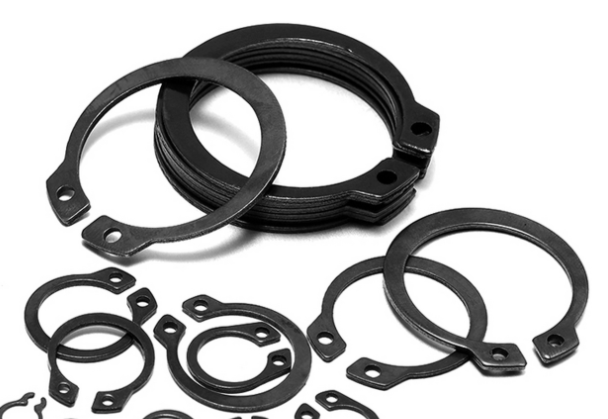

軸用擋圈安裝在軸的外圈溝槽中，用來固定軸上的零件，防止它們沿軸向滑出。
它的內徑略小于裝配軸徑，安裝時需要借助卡簧鉗擴張后嵌入軸槽。
你可以想象用手指撐開一個橡皮圈套到棍子上——軸用擋圈就是這么個原理。由于它安裝在軸上，所以也叫軸卡、外卡。
軸用擋圈主要分為A型和B型，分別遵循GB/T 894.1和GB/T 894.2國家標準。A型是標準型，適用范圍最廣；B型是重型，適合靜態及橫向旋轉運動，成本也更低。
常見應用場景：汽車變速器、電機輸出軸、液壓系統活塞桿等。

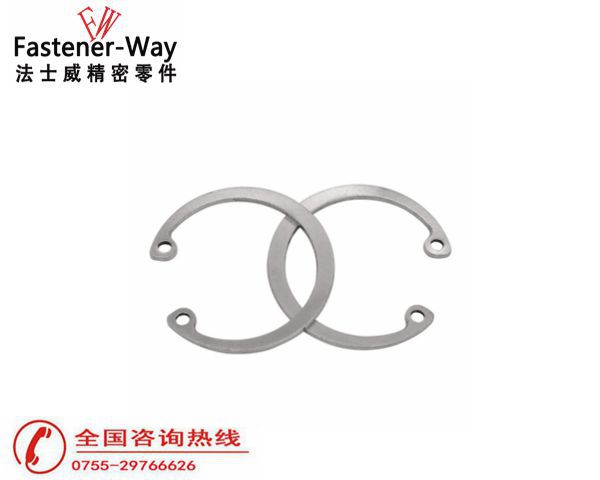

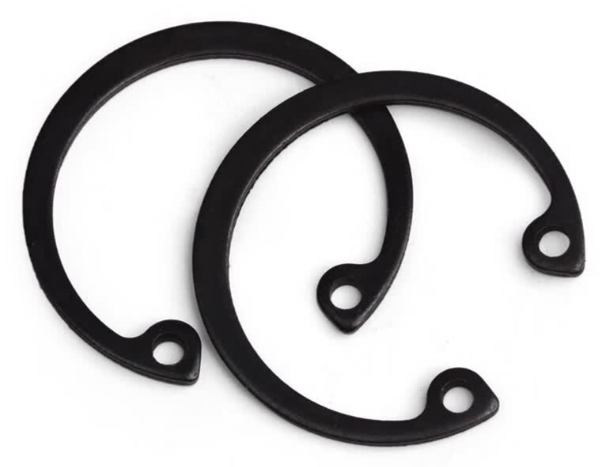

孔用擋圈則恰恰相反，它安裝在圓孔內部的溝槽中，用來固定孔內的零件。
它的外徑比裝配圓孔直徑稍大，安裝時需要用卡簧鉗夾緊后放入孔內槽中。由于它裝在孔內，也叫內卡簧或孔用卡簧。
孔用擋圈遵循GB/T 893國家標準，主要也分為A型和B型，材質多采用65Mn彈簧鋼或不銹鋼304，表面經氧化發黑、磷化或鍍鋅鈍化處理。
常見應用場景：軸承孔、氣缸內部、汽車轉向機裝配等。

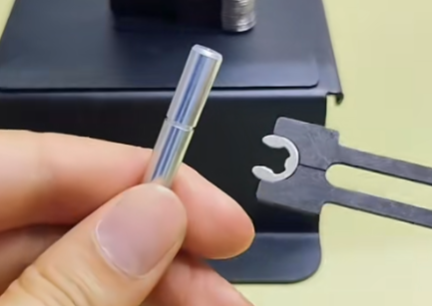

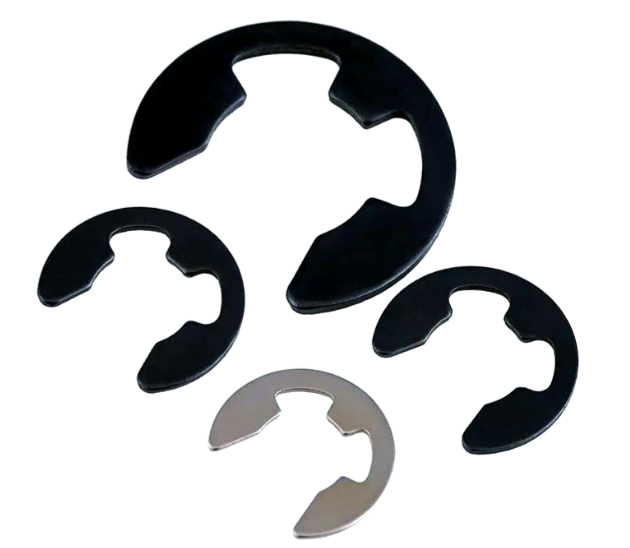

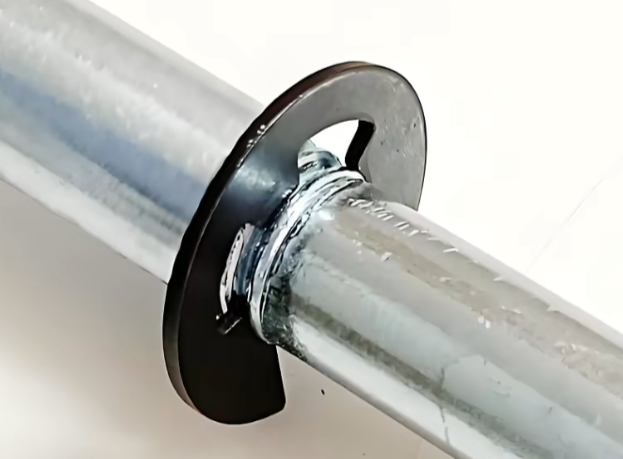

開口擋圈，又稱E型卡簧、開口卡，形狀呈開口的E狀。它和軸用擋圈最大的區別在于安裝方式——開口擋圈不需要卡簧鉗，可以直接壓入軸上的溝槽中。
這種“即插即用”的特性，讓開口擋圈在空間受限、不便從軸端套裝的場合大顯身手。現行標準為GB/T 896-2020。
不過要注意：開口擋圈不能承受軸向力，只能起到限位和定位作用。
常見應用場景：農業機械、小型電機、家用電器等。

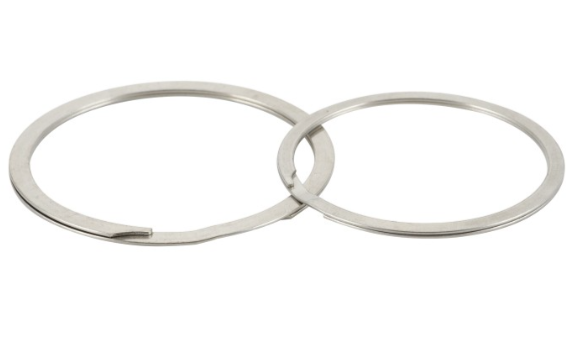

螺旋擋圈（無耳擋圈） ：由扁線卷繞成型，沒有傳統擋圈的“耳朵”。優點是無耳設計不干擾配合件、外形連續圓周、截面相等、受力均勻。適合空間緊湊、不需頻繁拆卸的精密場合。

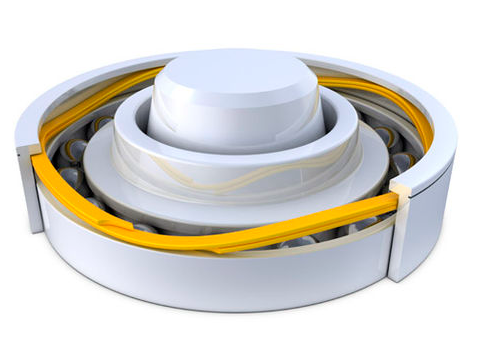

波形彈性擋圈：帶有軸向波形，除了限位還能補償裝配公差、減少振動。

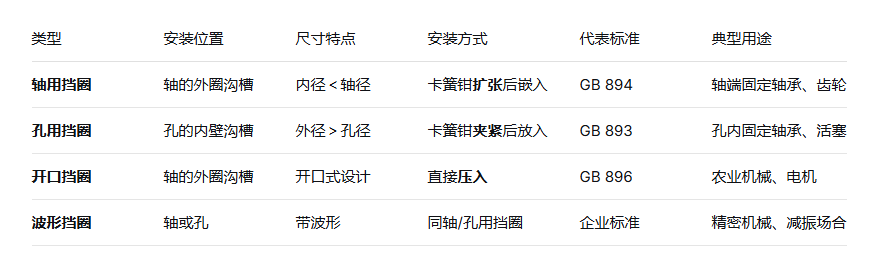

很多人第一次接觸擋圈時會問：“長得差不多，換著用不行嗎？”
答案是不行。 原因有三：
尺寸邏輯相反：軸用擋圈是“內小外大”（內徑比軸小，靠彈力抱緊軸）；孔用擋圈是“外大內小”（外徑比孔大，靠彈力撐緊孔）——兩者天生就是反著來的。

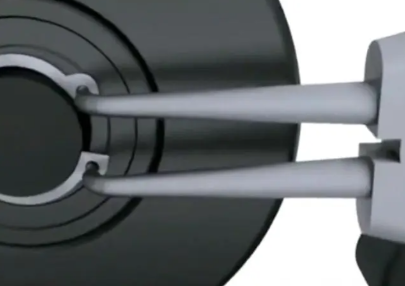

安裝動作相反：裝軸用擋圈要擴張（撐開）；裝孔用擋圈要夾緊（捏攏）。

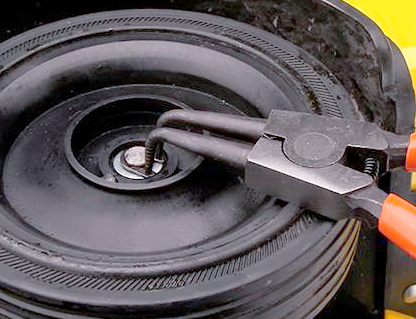

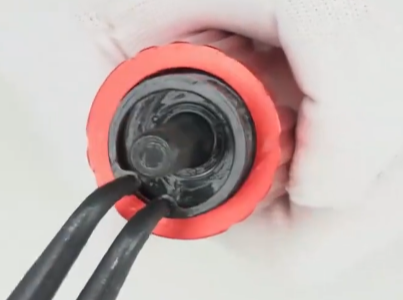

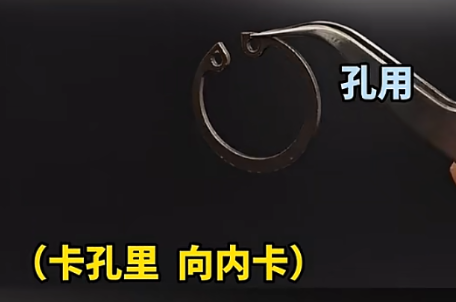

工具也相反：拆裝軸用擋圈要用軸用卡簧鉗（外卡簧鉗，常態鉗口閉合）；拆裝孔用擋圈要用孔用卡簧鉗（內卡簧鉗，常態鉗口打開）。
擋圈并不是只在工廠車間里才能見到。你每天接觸的東西里，可能就有它的身影：
汽車：變速箱、發動機、剎車系統、燃油接頭里都有擋圈
家電：洗衣機電機、空調、冰箱的傳動系統中固定旋轉組件
自行車：花鼓、中軸等部位
吊燈：用于鎖定電器箱體
甚至剎車片磨損到一定程度時，卡簧會通過與剎車碟摩擦發出金屬警示聲，提醒你該換剎車片了。
生活中，你幾乎注意不到它的存在，但沒有它，齒輪會滑脫、軸承會移位、活塞會脫出，機器瞬間癱瘓。正所謂小零件，大擔當。下次當你看到一臺運轉平穩的機器時，不妨想想——在某個不起眼的角落，一定有一枚擋圈在默默堅守崗位。
