一、基因差異：化學(xué)成分與顯微組織的決定性

1. 2205雙相不銹鋼：鋼鐵界的"混血戰(zhàn)神"

• 成分密碼：22%鉻+3.2%鉬+0.17%氮（ASTM A240標(biāo)準(zhǔn)），鎳含量僅4.5-6.5%（遠(yuǎn)低于316的10-14%）

• 組織革命：40-60%鐵素體+奧氏體雙相共生（ISO 15156認(rèn)證），如同鋼筋混凝土結(jié)構(gòu)協(xié)同抗力




•

2. 316不銹鋼：耐腐蝕的"中流砥柱"

• 核心補?。?-3%鉬元素（ASTM A240）是其對抗氯離子的秘密武器

• 單相奧氏體：整齊面心立方結(jié)構(gòu)，但在應(yīng)力環(huán)境中易被氯離子"破防"



3. 304不銹鋼：性價比的"常青樹"

• 經(jīng)典18/8配方（18%鉻/8%鎳，GB/T 20878標(biāo)準(zhǔn)）撐起不銹鋼市場60%份額

• 單相奧氏體：在無氯環(huán)境中表現(xiàn)優(yōu)異，但鹽霧環(huán)境點蝕速率達(dá)0.5mm/年（NACE SP0172數(shù)據(jù)）






二、性能擂臺：硬核實測數(shù)據(jù)大公開

表：三大鋼種核心性能實測對比（ASTM A370/ G48標(biāo)準(zhǔn)）

三、腐蝕戰(zhàn)場：真實工況下的考驗

1. 氯化物應(yīng)力腐蝕（SCC）的隱形殺手

• 304在60℃含氯環(huán)境中SCC敏感性指數(shù)達(dá)95%（ISO 7539-6測試）

• 2205在200℃含氯溶液中臨界應(yīng)力超350MPa（DNVGL-RP-C203規(guī)范）

• 慘痛案例：某電廠316凝汽器螺栓因SCC集體斷裂，更換2205后8年零事故

2. 點蝕/縫隙腐蝕的"螞蟻啃蝕"效應(yīng)

• 實測數(shù)據(jù)：人造海水中316點蝕速率0.15mm/年，2205僅0.03mm/年（ASTM G48試驗）

• 典型案例：某污水處理廠304閥門螺桿2年腐蝕穿孔，改用2205后壽命延至10年+

3. 酸性環(huán)境真實表現(xiàn)

• 硫酸環(huán)境>10%濃度時，316腐蝕速率急增至1mm/年，2205保持0.1mm/年以下

• 重點警告：醋酸生產(chǎn)設(shè)備禁用304，必須使用2205或更高牌號（ASME BPE標(biāo)準(zhǔn)）

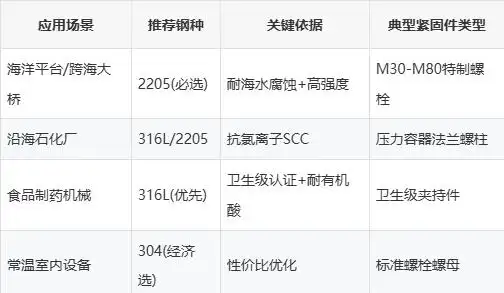

四、應(yīng)用戰(zhàn)場分布：精準(zhǔn)選材指南
